上海自一船用儀表廠
當前位置：首頁>產品展示>上海自一船用儀表廠
交流電流表，電壓表
更新日期：1970年01月01日 操作：返回列表
產品名稱：交流電流表，電壓表
產品型號：
所屬分類：上海自一船用儀表廠
概要：
 產品編號：
|
04 | |
|
產品類型：
|
Q系列電量、非電量測量指示儀表系列 | |
|
產品名稱：
|
交流電流表，電壓表 | |
|
產品精度：
|
1.5級 | |
|
||
產品簡介
特性：
| 精度：1.5級 |
|
| 環境溫度范圍：-25℃- +55℃ | |
| 外殼防護：按IP42/52 | |
| 耐振動：0.7g | |
| 前面板尺寸：96x96mm,72x72mm,144x144mm,48x48mm三種 | |
| 儀表偏轉角：90° 240° | |
| 儀表標度尺：白色底黑色刻度如需設定值可劃紅線。 | |
| 儀表安裝：用二個對角支架固定 |
產品分類：
|
產品型號
|
展開角
|

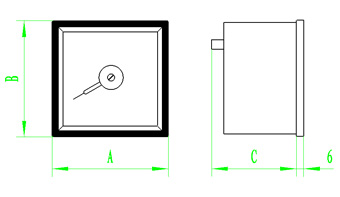

外型尺寸(A×B×C)
|
開孔尺寸
|
重量
|
備注
|
|
Q144-RZC
|
240°
|
144×144×80
|
138+0.5×138+0.5
|
1.25
|
|
|
Q96-RZC
|
96×96×80
|
92+0.5×92+0.5
|
0.5
|
|
|
|
Q72-RZC
|
72×72×80
|
68+0.5×68+0.5
|
0.4
|
|
|
|
Q144-RZC-G
|
144×144×80
|
138+0.5×138+0.5
|
1.25
|
帶背光
|
|
|
Q96-RZC-G
|
96×96×80
|
92+0.5×92+0.5
|
0.5
|
||
|
Q72-RZC-G
|
72×72×80
|
68+0.5×68+0.5
|
0.4
|
||
|
Q144-RZCA
|
144×144×80
|
138+0.5×138+0.5
|
1.25
|
帶報警
|
|
|
Q96-RZCA
|
96×96×80
|
92+0.5×92+0.5
|
0.5
|
||
|
Q72-RZCA
|
72×72×80
|
68+0.5×68+0.5
|
0.4
|
||
|
Q144-RZCO
|
144×144×80
|
138+0.5×138+0.5
|
1.25
|
帶4~20mA輸出
|
|
|
Q96-RZCO
|
96×96×80
|
92+0.5×92+0.5
|
0.5
|
||
|
Q72-RZCO
|
72×72×80
|
68+0.5×68+0.5
|
0.4
|
||
|
Q144-RBC
|
90°
|
144×144×80
|
138+0.5×138+0.5
|
1.25
|
|
|
Q96-RBC
|
96×96×80
|
92+0.5×92+0.5
|
0.4
|
|
|
|
Q72-RBC
|
72×72×80
|
68+0.5×68+0.5
|
0.35
|
|
|
|
Q48-RBC
|
48×48×56
|
44+0.5×44+0.5
|
0.15
|
|
|
|
Q96D-RBC
|
96×96×80
|
92+0.5×92+0.5
|
0.7
|
雙路交流表
|
|
|
Q144-RBC-G
|
144×144×80
|
138+0.5×138+0.5
|
1.25
|
帶背光
|
|
|
Q96-RBC-G
|
96×96×80
|
92+0.5×92+0.5
|
0.4
|
||
|
Q72-RBC-G
|
72×72×80
|
68+0.5×68+0.5
|
0.35
|
||
|
Q96D-RBC-G
|
96×96×80
|
92+0.5×92+0.5
|
0.8
|
雙路交流表 帶背光
|
|
|
Q144-RBCA
|
144×144×80
|
138+0.5×138+0.5
|
1.25
|
帶報警
|
|
|
Q96-RBCA
|
96×96×80
|
92+0.5×92+0.5
|
0.4
|
||
|
Q72-RBCA
|
72×72×80
|
68+0.5×68+0.5
|
0.35
|
||
|
Q144-RBCO
|
144×144×80
|
138+0.5×138+0.5
|
1.25
|
帶4~20mA輸出
|
|
|
Q96-RBCO
|
96×96×80
|
92+0.5×92+0.5
|
0.4
|
||
|
Q72-RBCO
|
72×72×80
|
68+0.5×68+0.5
|
0.35
|
||
|
Q96H-RBC-G
|
槽型
|
96×48×130
|
92+0.5×44+0.5
|
0.35
|
|
測量范圍：見下表
|
V
|
經電壓互感器PT接入次級電壓100V
|
經電流互感器PT接入次級電流5A
|
|||
|
0-50
|
V
|
KV
|
A
|
A
|
KA
|
|
0-75
|
0-450 (380/100V)
|
0-3(3K/100V)
|
0-0.5
|
0-10
|
0-1
|
|
0-100
|
0-3.6(3K/100)
|
0-1
|
0-20
|
0-1.5
|
|
|
0-150
|
0-7.2(3K/100)
|
0-2
|
0-30
|
0-2
|
|
|
0-250
|
或（6K/100V）
|
0-3
|
0-50
|
0-3
|
|
|
0-300
|
0-12(6K/100)
|
0-5
|
0-75
|
0-4
|
|
|
0-450
|
或（10K/100V）
|
|
0-100
|
0-5
|
|
|
0-500
|
0-18(15K/100)
|
|
0-150
|
0-6
|
|
|
0-600
|
0-42(35K/100)
|
|
0-200
|
0-7.5
|
|
|
|
|
|
0-300
|
0-10
|
|
|
|
|
|
0-400
|
|
|
|
|
|
|
0-600
|
|
|
|
|
|
|
0-750
|
|
|
|
|
|
|
0-800
|
|
|

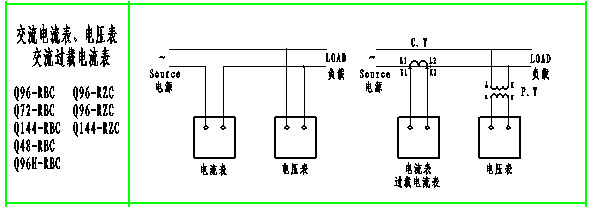

接線圖
